實現高精度模具的制造提高生產效率
模具的精度和質量均達到行業領先水平

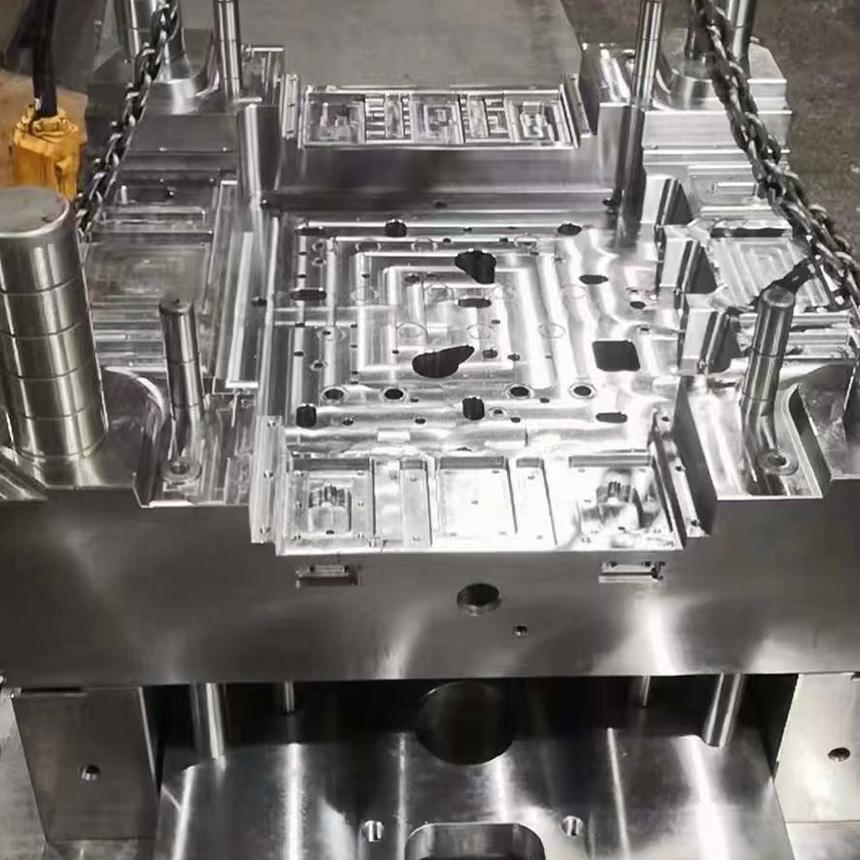

成型零件系統?包括前模仁、后模仁、鑲件、斜頂、滑塊等，直接參與產品形狀的成型，決定產品的尺寸和結構細節。?澆注系統?由主流道、分流道、澆口和冷料井組成，負責將熔融塑料均勻注入模具型腔，影響充填效率和產品外觀。?導向定位系統?通過導柱導套、錐面定位塊、零度定位塊等部件，確保模具動定模精準合模，防止偏移或錯位。?頂出系統?包含頂針、推板、司筒、氣動/液壓頂出裝置等，用于將冷卻后的塑件從模具中安全脫出，避免變形或損傷。?溫度調節系統?通過水路、水井、加熱棒等控制模具溫度，優化塑料流動性和冷卻效率，減少縮水或翹曲缺陷。?排氣系統?在分型面、頂針孔或鑲件間隙設置排氣槽/孔，排出型腔內氣體，防止氣泡、燒焦等缺陷。?抽芯系統?包含滑塊、斜頂等機構，用于處理倒扣或復雜結構，實現側向分型或抽芯動作。?框架系統?由模架、面板、支撐柱等組成，提供模具整體結構強度，確保穩定性和耐用性。
1. 需求分析與設計?：根據產品圖紙或樣品設計模具結構，包括流道系統、冷卻系統、排氣系統等，確保成型精度與生產效率。2. ?模具加工與調試?：通過數控機床（CNC）進行精密加工，完成粗加工、精加工及熱處理，裝配后通過試模優化模具性能。3. 材料選擇?：根據產品性能要求選擇塑料類型（如ABS、PC、尼龍等）。4. 干燥處理?：對吸濕性塑料（如尼龍）進行高溫干燥，避免成型后產生氣泡或裂紋。5. 合模與鎖緊?：模具閉合后施加高壓鎖緊，防止塑料溢料。6. 熔融與注射?：塑料顆粒在料筒內加熱至熔融狀態，通過螺桿以高壓（通常50-200MPa）注入模具型腔。7. 保壓與冷卻?：注射后保持壓力補充收縮，隨后通過冷卻系統（如水循環）使塑料固化定型，冷卻時間由制品厚度和材料特性決定。8. 開模與取件?：冷卻完成后模具自動打開，通過機械臂或人工取出成品。9. 表面處理?：去除毛邊、澆口殘留，必要時進行噴涂、電鍍等工藝提升外觀。10. 尺寸與性能檢測?：使用三坐標測量儀檢查精度，測試抗沖擊性、耐溫性等指標。??11. 包裝交付?：合格產品按客戶要求包裝（如防震泡沫、紙箱），確保運輸安全。
?撬模坑設置?：模胚尺寸＜2020時，A/B板間需設計撬模坑；＞2020的模胚所有模板（含頂針板）均需設置撬模坑。?導柱導套處理?：導柱導套需加工排氣槽，防止合模時拉傷。?尖角倒角處理?：模具非特殊區域禁止出現尖角，需統一倒角。?分型面排氣設計?：分型面、頂針孔或鑲件間隙處需設置排氣槽，規格參考模具設計手冊，防止氣泡和燒焦缺陷。?脫模機構設計?：頂針、推板等脫模系統需均勻分布頂出力，避免產品變形（如大型平板件頂針間距≤50mm）。?冷卻系統布局?：冷卻水道直徑8-12mm，間距為管徑3-5倍，距型腔表面10-15mm，確保冷卻均勻性。??表面加工要求?：非膠位面的加工紋路（如線切割、火花紋）需用油石省光，膠位面粗糙度按BOM表執行。?焊接限制?：未經批準，內模和模具零件不得燒焊。?拋光方向性?：型腔拋光紋路需與脫模方向一致，減少脫模阻力。?零件加工順序?：優先加工易變形或熱處理敏感的成形零件（如型芯、型腔），再以基準配做其他部件。?支撐腿安裝?：外露油缸、水嘴等部件需加裝支撐腿，并用螺釘固定于模架，過長的支撐腿需加工外螺紋緊固。??表面缺陷控制?：模具外觀面禁止劃痕、砂眼，表面粗糙度Ra≤1.6μm（高光面需≤Ra0.4μm）。?銘牌標識規范?：銘牌內容完整，固定于模腳基準角附近，字符高度≥5/6，且不易脫落。?水嘴標準化?：冷卻水嘴選用塑料塊插式，沉孔直徑25/30/35mm，孔口倒角一致，并標注進出方向。?咬花工藝要求?：采用化學腐蝕（如濃硫酸）處理鋼材表面，形成蛇皮紋/梨地紋等紋理。??模架強度驗證?：模架厚度根據注塑機鎖模力設計，大型模具模板厚度需通過力學計算驗證。?定位系統精度?：導柱導套配合公差≤0.02mm，錐面定位塊確保合模精度±0.05mm。?頂出孔適配性?：頂出孔尺寸需匹配注塑機規格，除小型模具外禁止僅使用單一中心頂出。?鑲件裝配公差?：鑲件與模框配合間隙≤0.03mm，斜頂、滑塊運動行程誤差≤0.1mm。??材料采購規范?：模具鋼按訂單技術要求采購，硬模需提供材質證明和熱處理報告。?預硬鋼應用?：通用注塑模優先采用預硬鋼（如P20，硬度HRC30-35），省去二次熱處理。?熱處理變形控制?：高精度模具需進行深冷處理（-80~-196℃），消除殘余奧氏體。??尺寸公差標準?：關鍵型腔/型芯尺寸公差±0.05mm（如手機外殼模具），一般件±0.1mm。?脫模力測試?：脫模力控制在50-200N，通過試模驗證頂出平穩性。?冷卻效率驗證?：冷卻時間占成型周期30%-50%，水流速1-2m/s，溫差≤5℃。?定期維護計劃?：每生產10萬模次需全面檢查導柱、頂針等易損件，修復磨損部位。??熱流道系統要求?：熱流道澆口需避免熔接痕，透明件優先采用針點澆口。?側向抽芯機構?：滑塊運動需配備限位裝置，行程誤差≤0.1mm，潤滑通道暢通。?耐腐蝕處理?：接觸PVC等腐蝕性材料的模具需鍍鉻或采用S136等耐蝕鋼。?安裝方向標識?：定向安裝模具需在前/后模板標注黃色“UP”箭頭（字高50mm）。
材料選擇與預處理?模具鋼需通過熱處理優化性能，常用材料包括預硬鋼（如P20、718H）和鏡面鋼（如S136、NAK80）；預處理階段需進行退火或正火，消除材料內應力并改善加工性能。硬度與耐磨性提升?采用淬火+低溫回火工藝，使模具表面硬度達到HRC48-55，滿足注塑模具高耐磨需求；高光模具需通過真空熱處理減少氧化層，確保拋光后表面粗糙度≤Ra0.02μm。耐高溫與抗變形能力?熱作模具鋼（如H13）需多次回火（500-600℃），穩定組織并提高抗熱疲勞性，適應壓塑模具高溫高壓環境；復雜結構模具（如多腔模）需控制熱處理變形量，通過分級加熱和等溫淬火降低內應力。表面強化處理?滲氮處理（如氣體滲氮、離子滲氮）可提升表面硬度至HV1000以上，延長吹塑模具和吸塑模具壽命；鍍鉻或PVD涂層用于高耐磨區域（如滑塊、斜頂），減少摩擦磨損。殘余應力控制?深冷處理（-80~-196℃）用于高精度模具，消除殘余奧氏體，減少后續加工變形；時效處理（150-200℃保溫）穩定尺寸，避免注塑成型時因模具收縮導致產品尺寸偏差。工藝適應性與效率?預硬鋼（硬度HRC30-35）可直接加工，省去傳統熱處理步驟，縮短生產周期；局部熱處理（如感應加熱）針對易損部位（如澆口、排氣槽）強化，降低成本。
注塑模具??特點?：通過螺桿/柱塞將熔融塑料高壓注入閉合模具型腔，成型后冷卻脫模；結構復雜，包含澆注系統、頂出機構、溫控系統等，采用高硬度模具鋼制造。應用領域?：日用品（如餐具、收納盒）、家電外殼、汽車零部件（儀表盤、保險杠）等大批量熱塑性制品生產。吹塑模具??特點?：利用壓縮空氣將塑料型坯吹脹貼合模具內壁，形成中空制品；模具結構簡單，多采用碳素鋼或鋁合金制造。?應用領域?：飲料瓶、化妝品瓶、油桶等包裝容器，以及汽車油箱、通風管等工業件。 ?擠出模具?特點?：通過螺桿旋轉加壓使塑料連續通過口模成型，生產效率高；口模設計決定截面形狀（如圓形、異型），部分區域可鑲嵌耐磨材料。應用領域?：管材、板材、線纜護套、門窗異型材等連續型材生產。 ?吸塑模具?特點?：通過真空負壓或壓縮空氣使加熱軟化的塑料板材貼合模具型腔成型；模具材質多為鑄鋁或非金屬材料（如樹脂），成本低。?應用領域?：一次性餐盒、食品托盤、玩具包裝內襯等薄壁制品。壓塑模具?特點?：通過高溫高壓將熱固性塑料壓制成型，含壓縮成型和壓注成型兩類；需預熱模具（約100-150℃），壓制后需固化定型。?應用領域?：電器插頭、鍋柄、瓶蓋等熱固性制品，以及樹脂鏡片、方向盤發泡件。發泡模具?特點?：利用可發性聚苯乙烯（EPS）材料，通過蒸汽加熱膨脹成型輕質泡沫制品；模具需設計排氣孔以排出發泡氣體。應用領域?：快遞緩沖包裝、保溫箱、建筑隔熱板等。
